Wie baue ich meine Ambiente Led´s von AmbiCore ein?

Wie baue ich meine Ambiente Led´s von AmbiCore ein?

Berdar Gülcubuk |

Einfacher Einbau von Ambicore Ambiente-LEDs: Schritt-für-Schritt-Anleitung für Einsteiger

Mit dem Ambicore Ambiente-LED-Set können Sie Ihrem Fahrzeug einen einzigartigen Look verleihen. Diese Anleitung führt Sie Schritt für Schritt durch den Einbau der LEDs, auch wenn Sie ein Laie sind. Folgen Sie dieser Anleitung, um eine professionelle Installation zu erreichen.

Benötigte Materialien:

  • Ambicore Ambiente-LED-Set ( 2 Zonen, 3  Zonen oder 4 Zonen)
  • Hauptsteuergerät
  • Mini-Steuergeräte (für jede Tür)
  • Kabelbinder
  • Schrumpfschläuche
  • Kabelschuhe
  • Stromdiebklemmen (Fuse Taps)
  • Schraubendreher
  • Zange
  • Heißluftpistole oder Feuerzeug (für Schrumpfschläuche)

Schritt 1: Vorbereitung

  1. Parken und Absicherung: Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab und sichern Sie es. Schalten Sie die Zündung aus und entfernen Sie den Schlüssel.
  2. Batterie trennen: Trennen Sie die Batterie, um sicherzustellen, dass während der Installation keine Stromschläge oder Kurzschlüsse auftreten.

Schritt 2: Hauptsteuergerät anschließen

  1. Standort wählen: Wählen Sie einen geeigneten Standort für das Hauptsteuergerät, in der Nähe des Sicherungskastens.
  2. Stromversorgung: Verwenden Sie eine Stromdiebklemme, um das Hauptsteuergerät an eine geeignete Sicherung im Sicherungskasten anzuschließen. Ideal ist die Sicherung des Zigarettenanzünders, da sie bei eingeschalteter Zündung Strom liefert.
    • Hinweis: Achten Sie darauf, dass die gewählte Sicherung nur bei eingeschalteter Zündung aktiv ist, um eine Entladung der Batterie zu verhindern.

Schritt 3: Mini-Steuergeräte installieren

  1. Türen vorbereiten: Entfernen Sie die Türverkleidungen jeder Tür, um Zugang zum Innenraum zu erhalten.
  2. Mini-Steuergeräte platzieren: Platzieren Sie ein Mini-Steuergerät in jeder Tür. Ein idealer Ort ist in der Nähe des Fensterheberschalters oder im unteren Bereich der Tür.
  3. Stromversorgung: Schließen Sie das Mini-Steuergerät an die Stromversorgung der Tür an. Nutzen Sie hierfür die Kabel, die zur Türsteuerung führen, und verwenden Sie Stromdiebklemmen, um eine sichere Verbindung herzustellen.
    • Hinweis: Achten Sie darauf, dass Sie die richtige Stromquelle verwenden, die nur bei eingeschalteter Zündung Strom führt.

Schritt 4: LED-Leisten installieren

  1. Lichtleisten anbringen: Bringen Sie die LED-Leisten an den vorgesehenen Stellen an – vier in den Türen und zwei am Armaturenbrett.

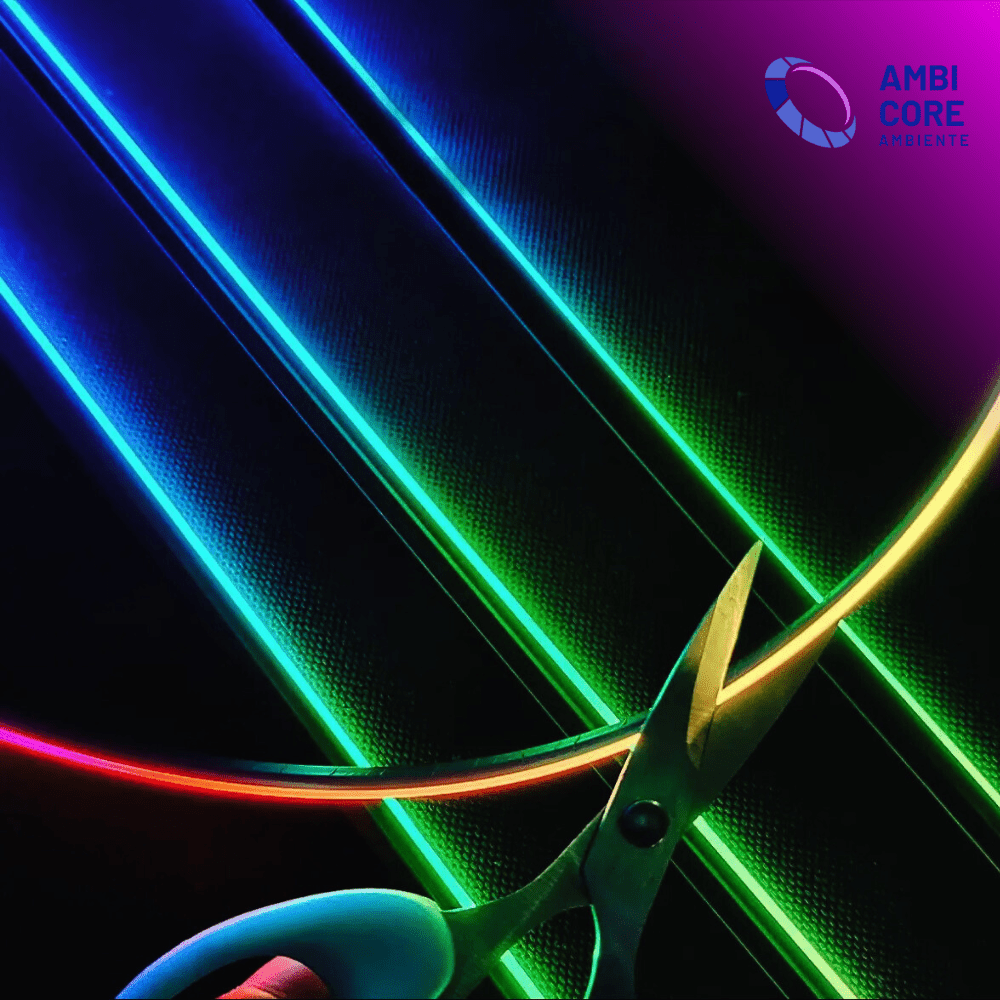

  2. Kürzen: Schneiden Sie die Lichtleisten bei Bedarf auf die passende Länge. Achten Sie darauf, beliebig an jeder Stelle kürzbar.
  3. Befestigen: Verwenden Sie die mitgelieferten Klebestreifen oder eigenes Material wie Heißkleber oder Kabelbinder, um die Steuergeräte und Kabel hinter der Türe zu befestigen.
    Lichtleisten Können mit Druck in die gewünschten Leisten gedrückt werden oder mit vorher aufgewärmtem doppelseitigem Kleber befestigt werden.

Schritt 5: Zusätzliche LEDs installieren (bei 3  Zonen und 4  Zonen Sets)

  1. Fach- und Türbeleuchtung: Installieren Sie die LEDs für die Fach- und Türbeleuchtung an jeder beliebigen Stelle wie zb. Getränkefach,Münzfach.. etc..
  2. Lautsprecher-LEDs: (Nur bei 4  Zonen Set) Installieren Sie die Lautsprecher-LEDs hinter den Lautsprechergittern. Achten Sie darauf, die LEDs sicher zu befestigen und keine Lautsprecher zu beschädigen.

Schritt 6: Verkabelung und Abschluss

  1. Verkabelung: Verbinden Sie alle LEDs und Mini-Steuergeräte gemäß den Anschlüssen (M und S)
    = 7 Farben Ohne Effekt
    S  = RGB mit Effekt.
    M Anschlüsse sind geeignet für die Fußraum/Türgriff und Fach Led´s
    S Anschlüsse sind geeignet für die Lichtleisten und die Lautsprecher Led´s. Stellen Sie sicher, dass alle Verbindungen fest und sicher sind.
  2. Bluetooth-Verbindung: Stellen Sie sicher, dass das Hauptsteuergerät und die Mini-Steuergeräte über Bluetooth miteinander kommunizieren. Dies erfolgt erst nach Anschluss aller Steuergeräte.
  3. Endkontrolle: Überprüfen Sie alle Verbindungen, befestigen Sie lose Kabel mit Kabelbindern und schrumpfen Sie die Schrumpfschläuche für einen sauberen Abschluss.

Schritt 7: System testen und konfigurieren

  1. Batterie anschließen: Schließen Sie die Fahrzeugbatterie wieder an.
  2. System testen: Schalten Sie die Zündung ein und testen Sie das Beleuchtungssystem. Stellen Sie sicher, dass alle LEDs korrekt funktionieren.
  3. App-Steuerung: Scannen Sie den QR-Code auf den Mini-Steuergeräten, laden Sie die Ambicore-App herunter und verbinden Sie sich mit dem System. Passen Sie die Beleuchtungseffekte nach Ihren Wünschen an.

Tipps und Tricks:

  • Saubere Verkabelung: Achten Sie darauf, alle Kabel sauber zu verlegen und sicher zu befestigen, um Klappergeräusche zu vermeiden.
  • Individuelle Anpassung: Nutzen Sie die Ambicore-App, um die Beleuchtung individuell anzupassen und einzigartige Effekte zu erstellen.
  • Rückrüstbarkeit: Bei Bedarf kann das System jederzeit problemlos rückgebaut werden um es zb. in das Neu erworbene Fahrzeug mitzunehmen.

Mit dieser Anleitung sollte der Einbau des Ambicore Ambiente-LED-Sets problemlos gelingen. Genießen Sie die neue, stilvolle Beleuchtung in Ihrem Fahrzeug und machen Sie jede Fahrt zu einem besonderen Erlebnis.

HINWEIS:
Falls Sie noch kein Ambiente-LED-Set besitzen, achten Sie darauf, keine billigen Imitate zu kaufen. Bei günstigen Alternativen sind Ausfälle der Lichtleisten leider an der Tagesordnung. Schließlich möchten Sie den Aufwand des Einbaus nur einmal auf sich nehmen und lange Freude an Ihrer hochwertigen Beleuchtung haben.

Der Einbau kann ebenfalls durch eine Fachwerkstatt wie CarWorlds Zb. vollzogen werden.
Infos zum Einbauservice und weiteren tollen Leistungen wie auch die Aufbereitung und Software Optimierung (ChipTuning) gibt es auf www.CarWorlds.de
